DYF系列补偿式流量积算带变送控制数字显示仪表接线图



DYF系列补偿式流量积算带变送控制数字显示仪表型谱

型   谱

说   明

DYF

大延牌智能型仪表

2

SMT+开关电源(AC:85V～265V  50/60Hz)

1

宽×高×深：(160×80×115) mm

2

(80×160×115) mm

L

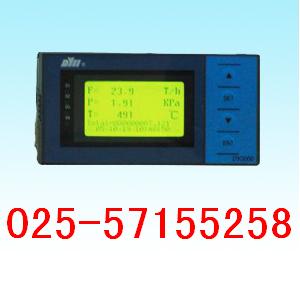

补偿式流量积算带变送控制数字显示仪

0

无输出

1

报警（O1）+报警（O2）+报警（O3）

2

报警（O1）+报警（O2）+报警（O3）+（4～20）mA变送输出（O4）

3

报警（O1）+报警（O2）+报警（O3）+（1～5）V变送输出（O4）

4

通讯/打印（O1）

5

通讯/打印（O1）+报警（O2）+报警（O3）

6

通讯/打印（O1）+报警（O2）+报警（O3）+（4～20）mA变送输出（O4）

7

通讯/打印（O1）+报警（O2）+报警（O3）+（1～5）V变送输出（O4）

9

用户特殊要求的输出

0

适配三角波、正弦波、方波等脉冲输出传感器（300mV＜幅值＜12V）

1

适配NPN、PNP、三极管脉冲输出信号

2

适配无源触点脉冲输出传感器

6

流量信号（4～20）mA输入

8

流量信号（1～5）V输入

9

用户特殊要求的流量信号输入

0

无温度补偿

1

K、E型热电偶输入

2

Pt100热电阻输入

6

温度信号（4～20）mA输入

8

温度信号（1～5）V输入

9

用户特殊要求的输入

0

无压力补偿

6

压力信号（4～20）mA输入

8

压力信号（1～5）V输入

9

用户特殊要求的输入

0

工作介质由用户自由选择，出厂时设定在饱和蒸汽

A

饱和蒸汽

S

过热蒸汽

G

气体

L

液体

缺省为220VAC供电

D

24VDC供电

缺省为无附加24VDC馈电电源输出

P

附加24VDC馈电电源输出

缺省为无以下功能

0

掉电记忆     ＊

1

微型打印机通讯接口

2

RS232串行通讯接口

3

RS232串行通讯接口+掉电记忆     ＊

4

RS485串行通讯接口（带隔离）

5

RS485串行通讯接口（带隔离）+掉电记忆     ＊

6

微型打印机通讯接口+掉电记忆    ＊

M

Modbus协议

＊ O2、03报警用户可自行组态为上限报警或下限报警
＊ 掉电记忆：记录仪表的掉电时间并保存长度0-999.9小时
