产品介绍:

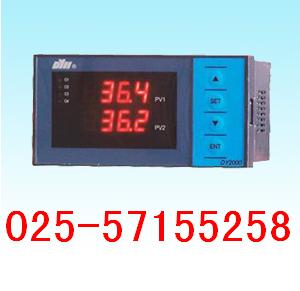

DY2000自整定PID调节数字/光柱显示仪表
一、主要特点:
1.  快捷方式设定目标值。
2.  自动/手动无扰切换。
3.  传感器断线时自动输出安全阀位值。
4.  具有多种调节输出方式。
5.  PID参数自整定或人工整定,参数范围宽。
二、DY2000自整定PID调节数字/光柱显示仪表型谱









型   谱

说   明

DY
大延牌智能型仪表




2
SMT+开关电源(AC:85V~265V  50/60Hz)




1
宽×高×深:(160×80×115) mm

2
(80×160×115) mm

4
(48×48×100) mm     *

6
(96×48×112) mm

7
(72×72×100) mm     *

8
(48×96×112) mm

9
(96×96×112) mm




A
自整定PID调节

GA
自整定PID调节+双光柱      *




V
调节器(1~5)V标准电压输出(O4

I
调节器(4~20)mA标准电流输出(O4

S
调节可控硅过零控制输出(O4

W
调节PWM调宽电压输出(DC20V、20mA)(O4

R
调节PWM调宽继电器输出(O4




0

无输出

1

报警(O2)+报警(O3)

2

(4~20)mA变送输出(O1)+报警(O2)+报警(O3)

3

(1~5)V变送输出(O1)+报警(O2)+报警(O3)

4

通讯(O1)+报警(O2)+报警(O3)

5

通讯(O1)+(4~20)mA变送输出(O2)+报警(O3)

6

通讯(O1)+(1~5)V变送输出(O2)+报警(O3)

9

用户特殊要求的输出

  0

输入信号类型由用户自由选择,出厂时设定在(1~5)V

1

适配K、B、J、E、T、S、R热电偶

2

适配Pt100、Cu50热电阻

3

适配霍尔变送器mV,量程自由设定

4

适配远传压力表(30~350)Ω,量程自由设定

6

适配(4~20)mA输入,量程自由设定

8

适配(1~5)V输入,量程自由设定

9

用户特殊要求的分度号




  缺省为220VAC供电

D
24VDC供电






缺省为无附加24VDC馈电电源输出

P
附加24VDC馈电电源输出

    缺省为不带串行通讯接口

2

RS232串行通讯接口

4
RS485串行通讯接口(带隔离)
  M
Modbus协议



* (48×48×100)mm  (72×72×100)mm规格,订货时请向厂家咨询。
* 报警(O2),报警(O3)用户可自行组态为上限报警或下限报警。
* 双光柱的仪表仅有两种外型尺寸:(160×80×115)mm   (80×160×115)mm
* 特殊要求请与厂家联系

三、
DY2000自整定PID调节数字/光柱显示仪表接线图
1. 输入接线图—(160×80×115)mm、(80×160×115)mm、(96×96×112)mm、(96×48×112)mm、(48×96×112)mm


2. 输出接线图——(160×80×115)mm、(80×160×115)mm、(96×96×112)mm、(96×48×112)mm (48×96×112)mm


3. (72×72×100)mm、(48×48×100)mm的仪表输入/输出接线图






4.
脉冲信号输入的仪表接线图



5.
桥路输入接线图
