产品介绍:

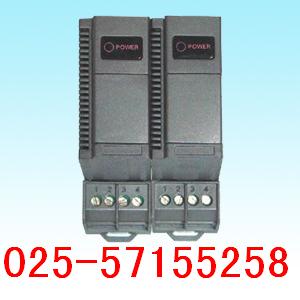

DYR系列卡装二入二出配电器

一、主要特点
DYRFP(二入二出)信号隔离配电器是一种模块化结构的卡装式仪表,它向现场两线制变送器提供一个隔离的电源,同时又将两线制变送器输送来的4~20mADC 信号转换成与之隔离的4~20mADC或1~5VDC信号输出,供给指示仪、记录仪、模拟调节器、可编程单/多回路数字调节仪、工业过程控制系统,组成多种多样的监视控制系统,广泛用于工业生产过程中的检测与控制系统。



二、主要技术指标
输入:4~20mA(两路二线制变送器的信号)
输出:两路相互隔离4~20mA(或1~5V)
配电电压:18.5~28.5VDC
负载电阻:≤350Ω(4~20mA)  >250KΩ(1~5V)
电源:24VDC±10%
功率:<1.5W
环境温度:0~50℃
相对湿度:<90%RH

三、
DYR系列二入二出配电器型谱

型    谱


说       明

DY
大延牌系列仪表


R
卡装表(21×114×78)mm


FP
配电器




符号连接符


41

二入二出


00

4-20mADC输入  2路4-20mADC输出

10

4-20mADC输入  4-20mADC 和1-5VDC输出

22

4-20mADC输入  2路1-5VDC输出


D
DC24V供电电源














             1.      1.请注明产品型号规格、分度号及量程。2.      2.特殊规格定货可协商。












四、仪表接线图



附:
定货须知
1.      1.      请注明产品型号规格、分度号及量程。
2.      2.      特殊规格定货可协商。
